コイン製造機械Coin making machinery

コイン製造機械

さらなる改良と一貫製造システムの構築で効率的な生産を提供。

国内メーカーよりコインやメダル、硬貨貨幣等を加工する圧縁機事業を引き継いで以来、商社としてではなく、1メーカーとして製作並びにさらなる改良を推し進めています。コイン製造に欠かせない前後の工程である、プレス機や刻印機メーカーとも連携を図り、コイン製造の一連システム化にも至っています。

設備概要

本機は、圧穿機(プレス)で打ち抜かれた円形の周囲に丸みのある縁を自動的に付ける装置であり、装置は圧縁機と円形供給機により構成されています。
円形は供給機ホッパーより、一定量円心排出盤におくられシュートを経て圧縁機に送り出されます。
圧縁機は輪状の型の回転により、半月形の型との間を円形が通過することにより、縁付けを行う構造となっています。

用途

コイン・硬化貨幣・メダルの加工製作

製作機種

1WAY式圧縁機及び2WAY式圧縁機の2種類

動作環境

1)圧縁機

圧縁機動力は電動機よりタイミングベルトを経てウォーム軸を回転させます。
ウォームホイールは電磁クラッチに取り付けられており、電磁クラッチは主軸に組み込まれ、電動、手動に切り替えられ主軸を回転させます。
主軸上部には、溝付きの輪を取り付け、輪の回転により半月との溝の円形を通過させることにより圧縁を行います。

2)円形供給機

供給機は、排出盤の回転により、円形を遠心力で排出盤の円周上の一列に並べて送り出します。
動力は電動機により、Vベルトにより中間軸を駆動し、中間軸よりウォーム歯車装置に伝達され排出盤を回転させます。
円形定量排出装置により一定量のみ供給するようになっていて、排出盤上の円形が多すぎた場合は検出スイッチが作動し、
供給用バイブレータを停止して排出盤上の円形の量を調整するようになっています。

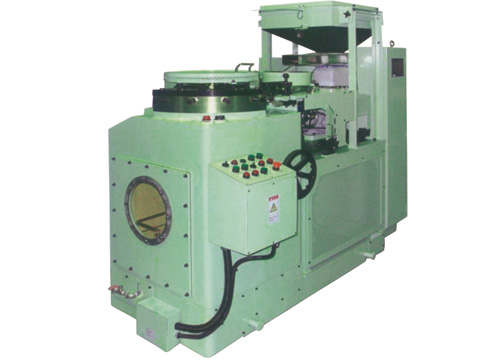

圧縁機

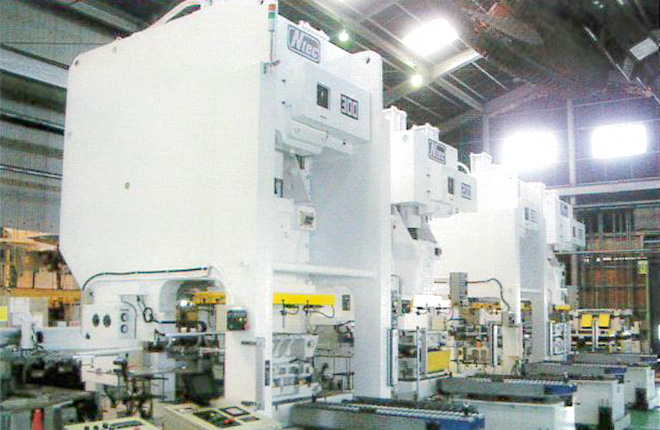

圧縁機2
